工程指揮用全雙工無線對講機方案
方案概述
本方案主要針對工程應用場合的全雙工對講, 可以解放雙手;
方案使用本公司成熟的對講機模塊, 采用異頻雙工模式;
使用壓擴技術, 音質洪亮,清晰, 背景雜音小;
通訊距離700-1000米, 完全滿足一般工程應用場合;
主機功能簡介

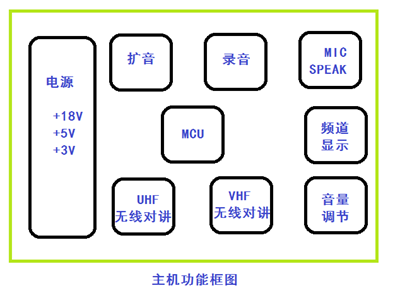

2.1 主機功能框圖
2.2 主機功能說明
1) 主機兼具接收聲音放大,以及獨立的擴音功能;
2) 主機有錄音功能, 方便事故時進行責任區分;
3) 主機面板分別有接收音量調節,擴音音量調節;
4) 主機有2位數碼管顯示當前頻道號;
3. 分機功能簡介

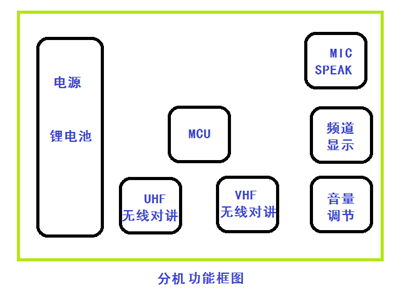

3.1 分機功能框圖
3.2 分機功能說明
1) 分機使用普通鋰電池, 具有充電功能;
2) 分機的數碼管兼具顯示頻道號以及當前電池電壓功能;
3) 獨立的頻道選擇開關;
4) 音量, 電源開關二合一;
