SR_T500  玩具對講模塊

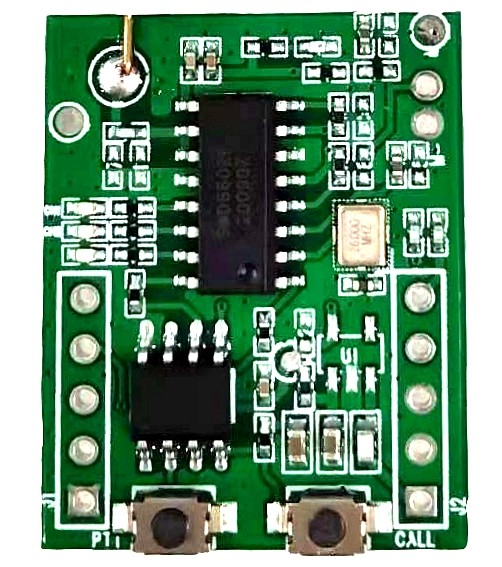

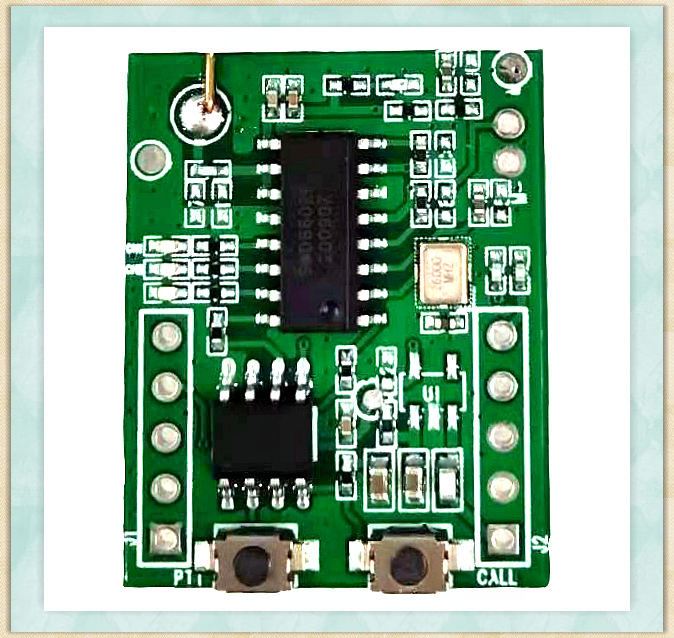

1.     模塊簡介

SR-T500S 模塊，專用于兒童玩具對講，以及其他低成本對講收發應用場合。

優點：

1） SOP16封裝，方便開發，生產

2） 外圍器件非常少，整體成本低。

3） 模塊支持兩種應用模式：

MIC, 喇叭 獨立應用

喇叭兼做MIC 應用

4） 帶一個亞音，抗干擾能力強。

5） 帶消尾音功能。

6） 帶一個鈴聲 CALL TONE.

7） 接收靈敏度高，輕松實現400米-500米的對講距離。

8） 音質好。背景噪音小。

9） 有省電功能。

10） 4個頻道可選

 446.0125MHZ， 446.0375MHZ;    462.5625MHZ， 462.5875MHZ

   11) 尺寸：22X27MM

1.      射頻芯片電器性能指標

u  頻率范圍：350M-560MHZ

u  半雙工無線收發

u  帶寬：12.5/25KHZ

u  單片集成FM 調制解調

u  工作電壓：2.6V-4.5V

u  發射功率： 8dbm

u  接收靈敏度：-121dbm

u  發射電流：36MA

u  接收電流： 38MA

u  睡眠電流：200UA

u  自帶0.5W 音頻功放

u  I2C 接口

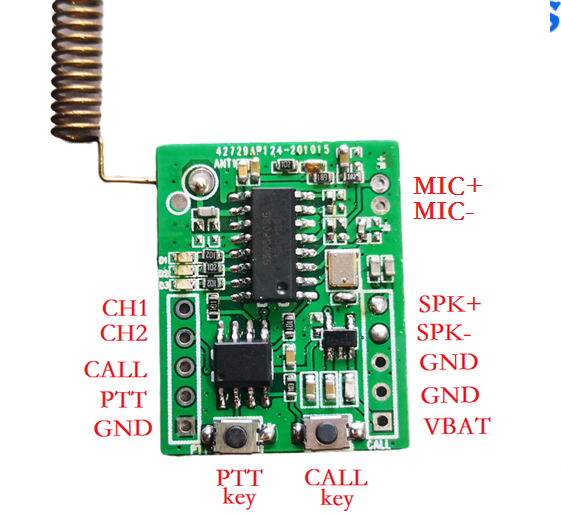

1.     模塊腳位

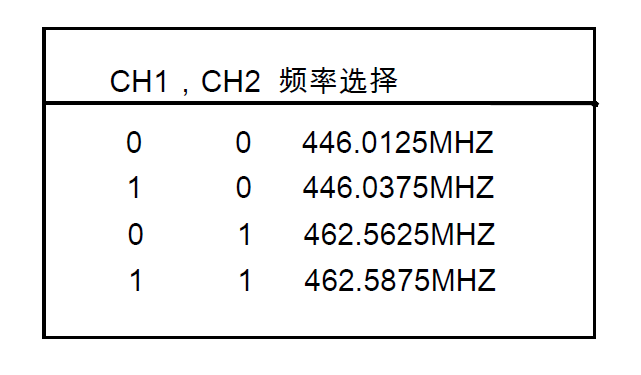

1)     CH1,CH2:  頻率選擇

2） CALL：

   低有效，發送鈴音（call tone）

3)  PTT

低有效，對講發射

4）SPK+，SPK-：

 喇叭接口

5）VBAT：

  電源接口， < 8V

6） 按鍵

PTT key:  對講發射

CALL key:  發送鈴音（call tone）

7） MIC+，MIC-

咪頭接口

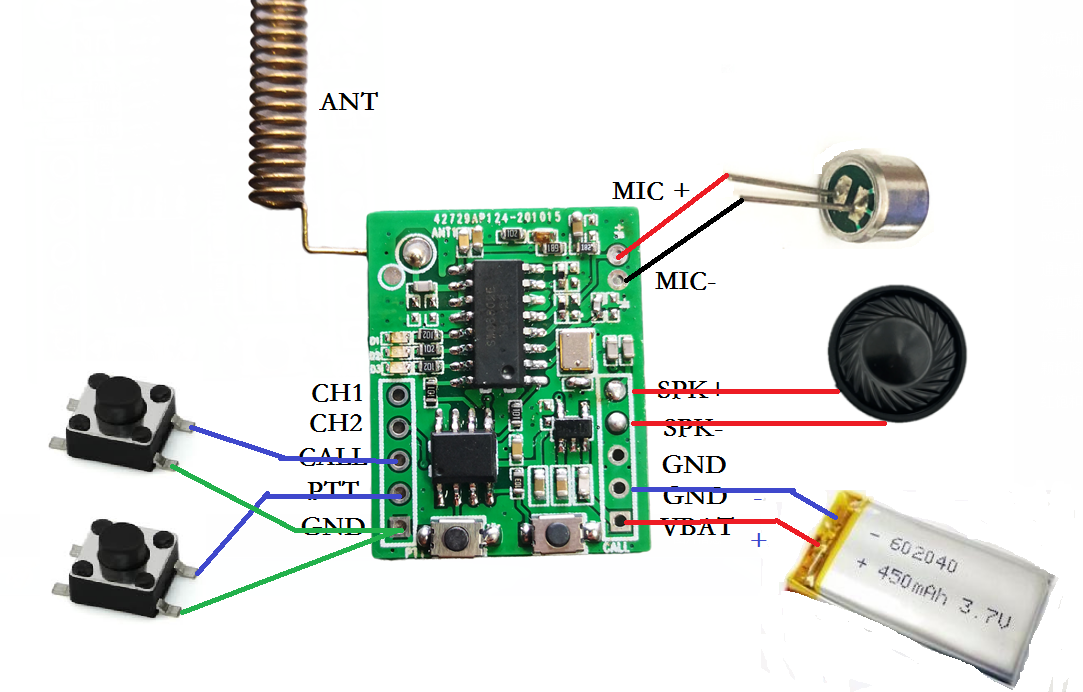

2.     模塊應用接線示意圖

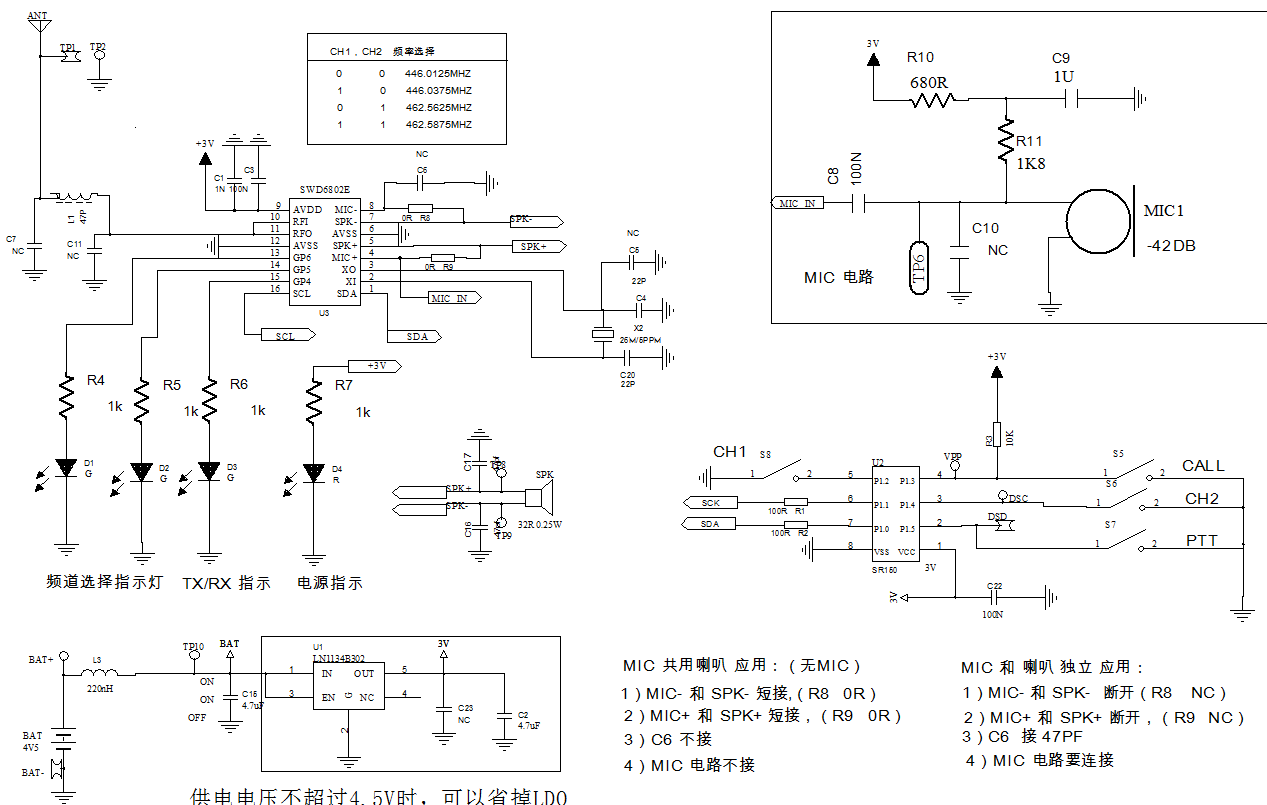

3.     模塊原理圖

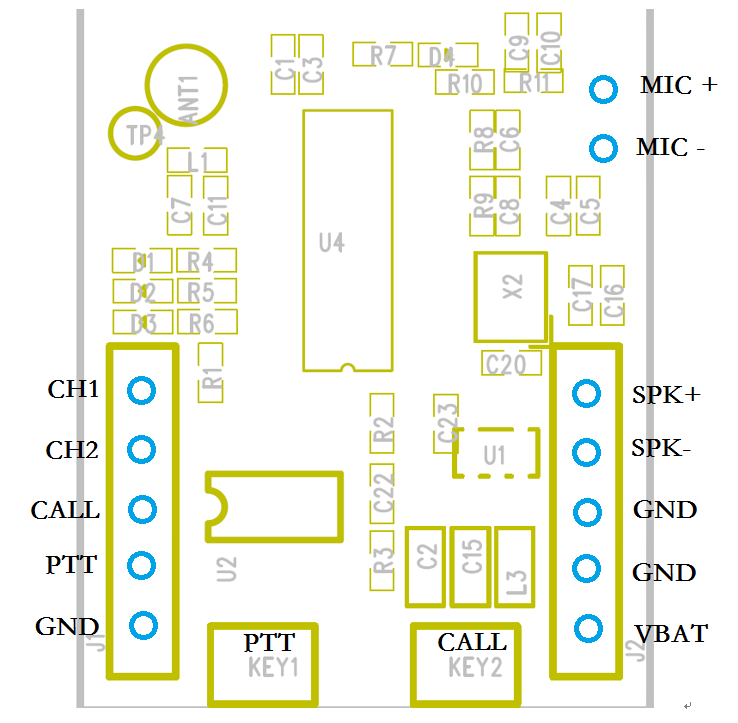

4.     模塊位號絲印圖

5.     應用說明

1） 生產時，需要做測試支架，并且配合專用測試儀器，調整中心頻率（必須）

2） 為達到最佳通信距離，天線必須定制，請?zhí)峁┳詈蠖ㄐ偷恼麢C給天線廠家，告訴廠家所使用的頻率，打樣，并實測距離進行確認。（必須）

3） 本演示版所配的天線，僅供演示用途

4） 特別說明： 演示版增加了很多不必要的器件，比如，LED 燈，LDO,

同時為了方便用戶評估，PCB 設計時兼容2種模式（MIC, SPK 獨立應用/ SPK 兼做MIC 應用），額外多了些器件。實際做產品時，都可以去掉，外圍器件非常少。

   5)  用戶設計PCB時，要把KEY, CALL 的引腳增加測試焊盤，用于生產時，調整中心頻率。（必須）
