SR_FRS_DEMO_B
(完整資料下載 : 本公司網站資料下載\演示板說明書)

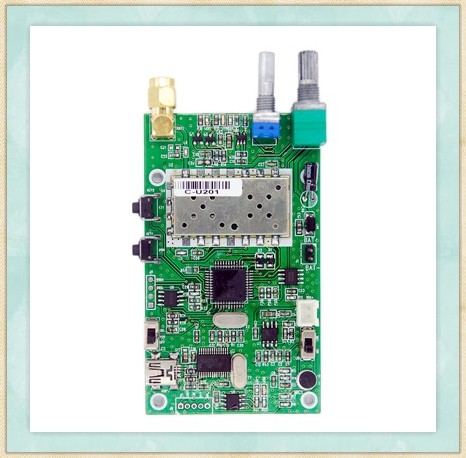

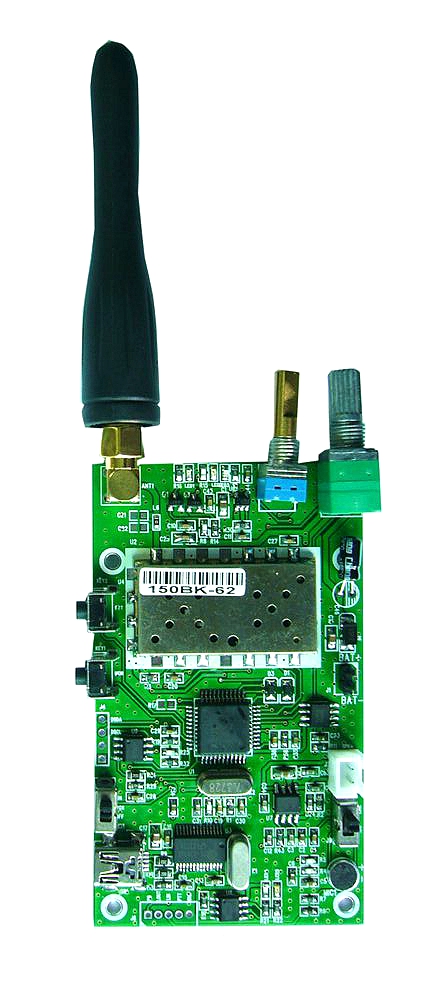

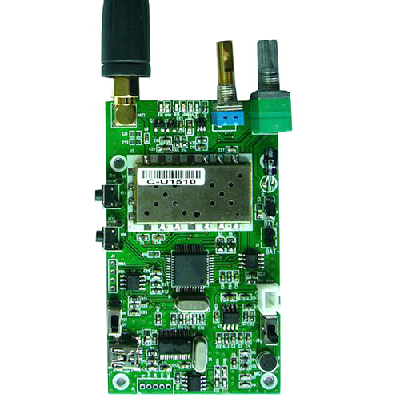

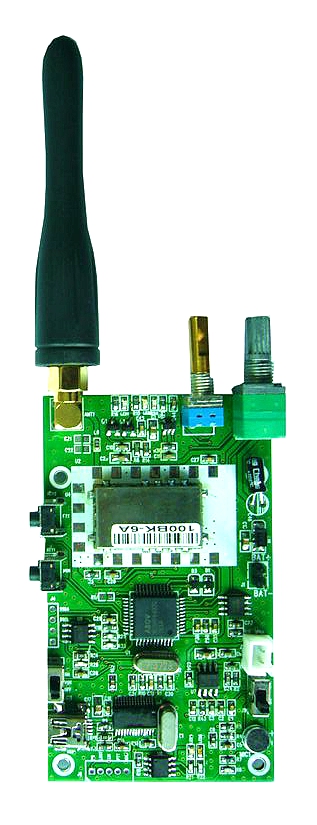

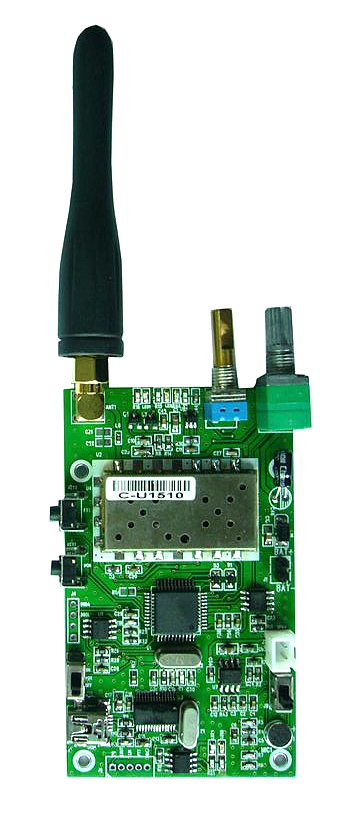

產品綜述
FRS-DEMO-B 用于本公司下列模塊演示：
SR_FRS_0W5U: 0.5W/400M-480M
SR-FRS-1W350: 1W/350M-390M
SR-FRS-1WU: 1W/400M-480M
SR_FRS_1WV: 1W/136M-174M
SR-FRS-2WU: 2W /400M-480M
即可以做語音對講演示，也可作為無線數據傳輸演示；
使用USB 口進行參數和功能設置，方便易用；調整頻道時，具有語音提示。您可以通過本演示板方便快捷的對本公司的模塊進行功能評估，稍加改變，也可直接應用到您的產品設計中去。
本無線對講演示板的特點：
自帶電源開關，音量調節，頻道選擇旋鈕；
可以通過編碼開關選擇16個頻道;
可方便的通過撥動開關切換聲控VOX功能，并能電腦設置聲控級別；
可以語音播報頻道號,中英文可選；
按鍵啟動和停止監聽功能；
可以做語音對講演示；
可以做數據傳輸功能演示；
給用戶提供了一組常用接口: SQ,LINE_IN, LINE_OUT,PTT,GND
可恢復出廠默認設置
可通過USB 口進行以下功能和參數設置，指令參考本公司《SR_FRS_1W 串口通信協議》,《SR_FRS_0W5串口通信協議》, 《SR_FRS_2W串口通信協議》
發射頻率，接收頻率可單獨設置；
發射亞音頻，接收亞音頻可單獨設置；
高低發射功率軟件設置；
壓縮擴展開啟關閉設置；
繁忙鎖定設置；
SQ 靜噪等級設置
GBW帶寬設置
MIC 靈敏度設置
SCRAM 語音加密設置
VOL 音量設置
VOX 聲控級別設置
發射限時設置
自動省電功能設置
短信發送/數據傳輸
所有設置可掉電保持

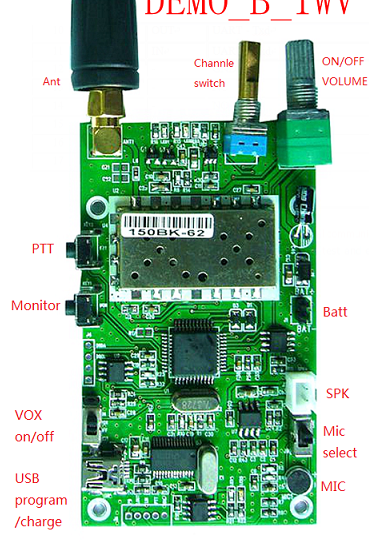

演示板結構尺寸和功能定義
1) 演示板尺寸：50mm X 90 mm;
2) 直流電源電壓 3.3V-5V;推薦4V;
3) USB 座為MICRO USB;
4) 用戶接口：SQ, Line _in, Line_out, PTT, GND;
當使用Line_in 時，請將MIC 選擇開關置于 “EXT”位置；
5）指示燈：
紅色： 電源指示；
黃色： 發射狀態指示
藍色： 信號接收指示
